아파트 시스템 에어컨 전기 배선 사례
이지 시스템 2022-04-24
75
안녕하세요 이지시스템 에어컨 입니다.
러시아와 우크라이나 전쟁이 장기화되며 물가상승을 동반한 경제난이 지속되고 있습니다.
이런 시기에 절약에대한 생각을 하게 된는데요.
시스템에어컨은 냉낭방 효율을 극대화하여 경제절감에 도움을 드립답니다.
금일 소개할 아파트는 영등포 당산동에 위치한 아크로 스퀘어 인데요 영등포 인근에서 세대수가 가장 많은 아파트입니다.

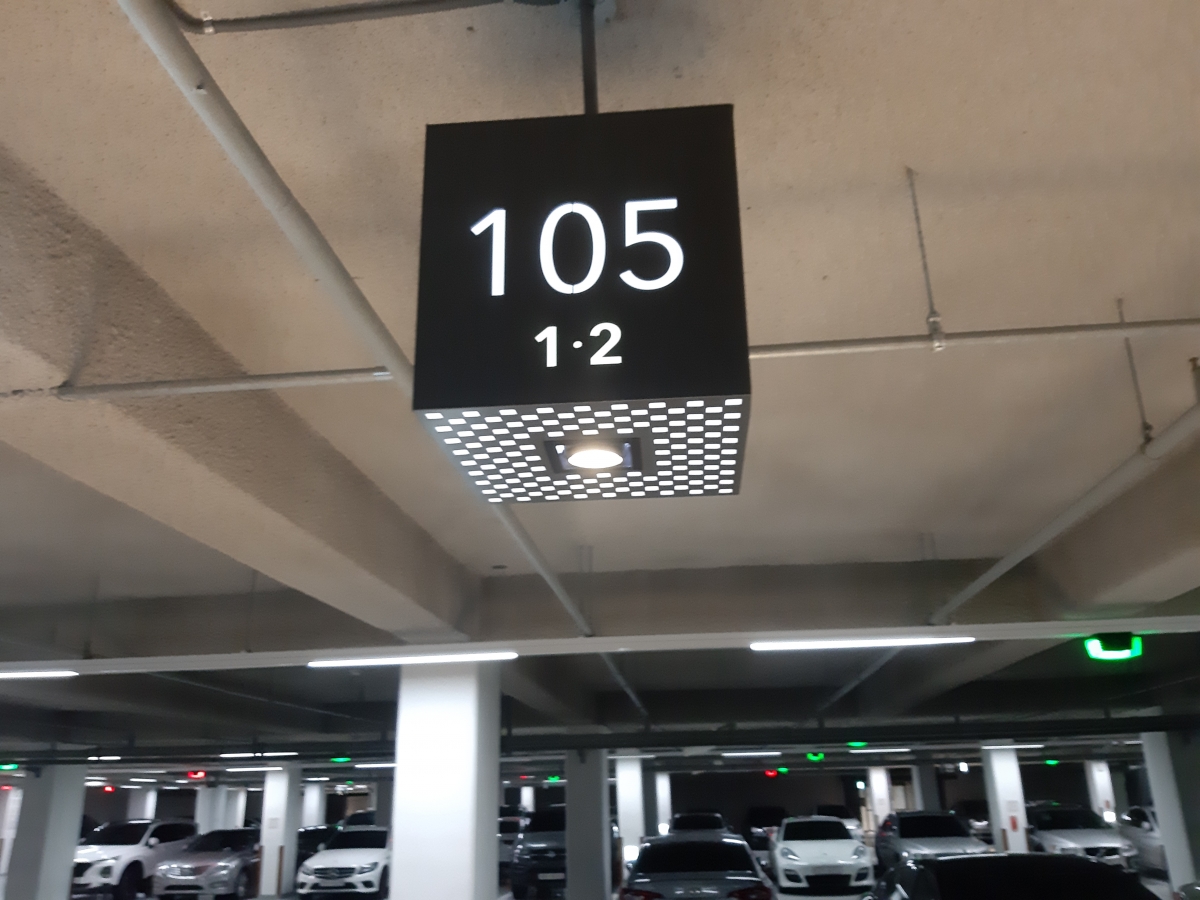

오늘은 105동 1호라인 추가 공사를 나왔습니다.

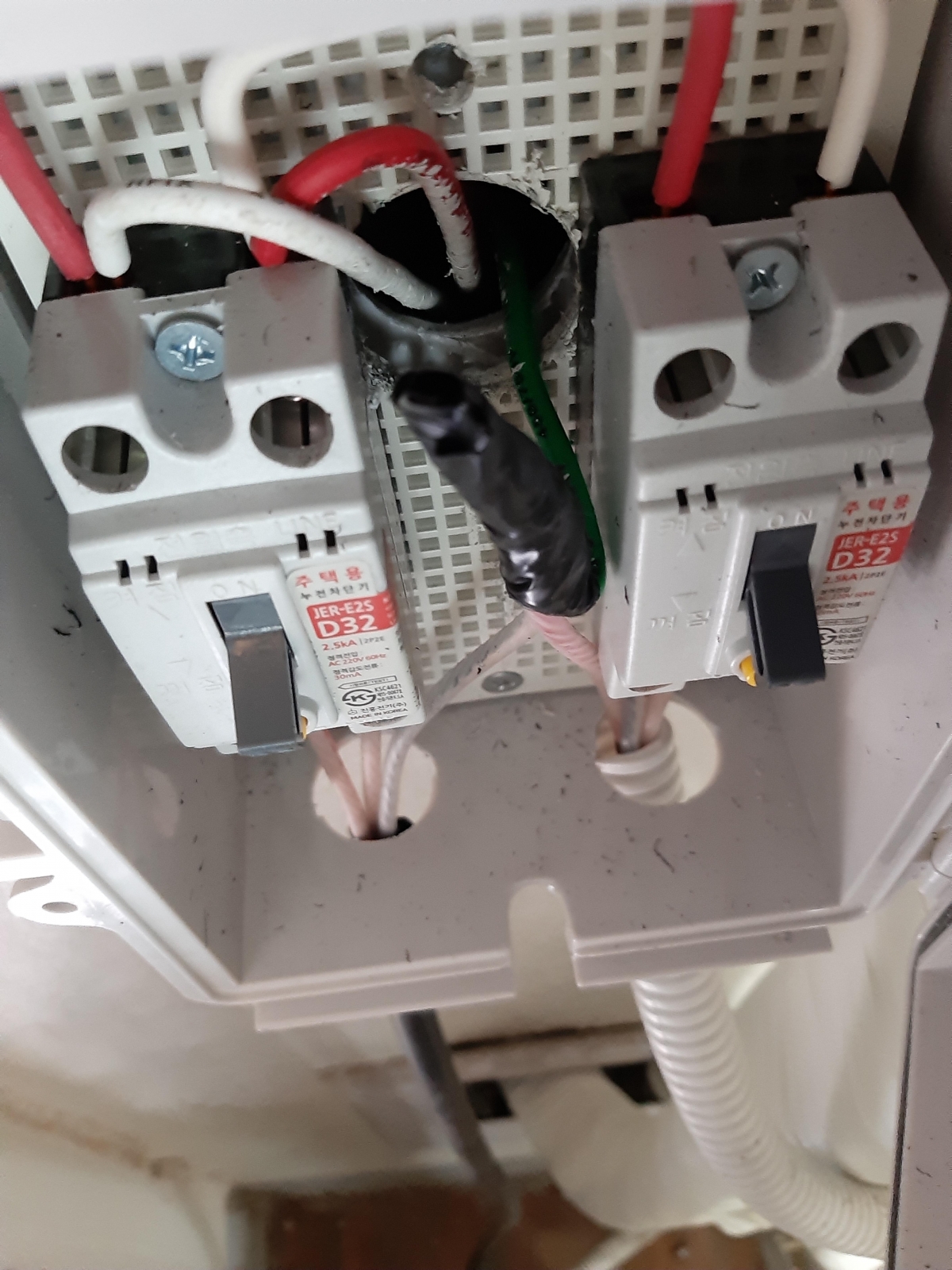

아파트 시스템 에어컨 전용 누전 차단기는 30A 이고 감리가 규정한 정격 차단기 입니다.
간혹 20A 차단기가 달려 있는데요. 30A 차단기로 교체를 해주어야 추후 A/S 발생시 신속한 처리가 가능하며 실외기를 보호할 수 있습니다.

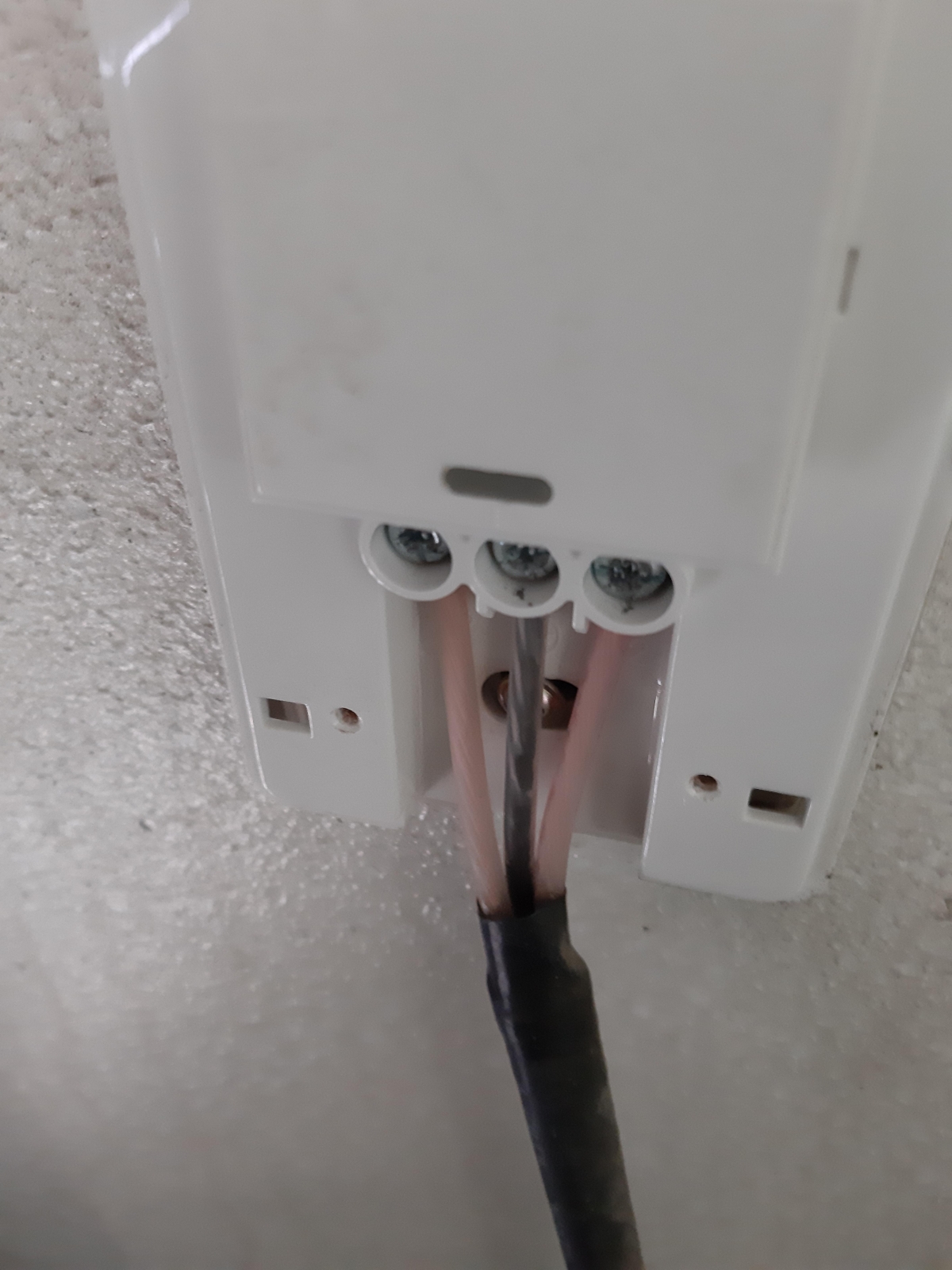

위에 보이는 사진은 시스템 에어컨 전원선 연결부 입니다.
선을 결선을 할때는 단락이 되지 않도록 견고하게 결선을 해야합니다.
일은 그리 어려운 일이 아니나 추후 문제 발생시 심각한 문제가 될 수 있으므로 전문가의 손길이 필요합니다.
가운데 보이는 검은색 선이 접지선인데요. 시스템 에어컨 엔진이어마다 접지선 색깔은 다릅니다.
금일 시스템 에어컨은 추가 공사이기 때문에 차단기 함을 만들어 벽에 고정을 한 후 차단기함 안에 누전차단기를 2개를 달아 각 각 실외기에 사용을 합니다.
그래야 추후 A/S발생시 신속히 처리가 되며 낙뢰와 같은 천재지변으로부터 실외기를 보호할 수 있습니다.
필히 숙련된 기술자가 설치해야하며 임의로 분해하거나 만지면 감전의 우려가 있으니 문제가 있을시 꼭 설치자에게 연락 바랍니다.

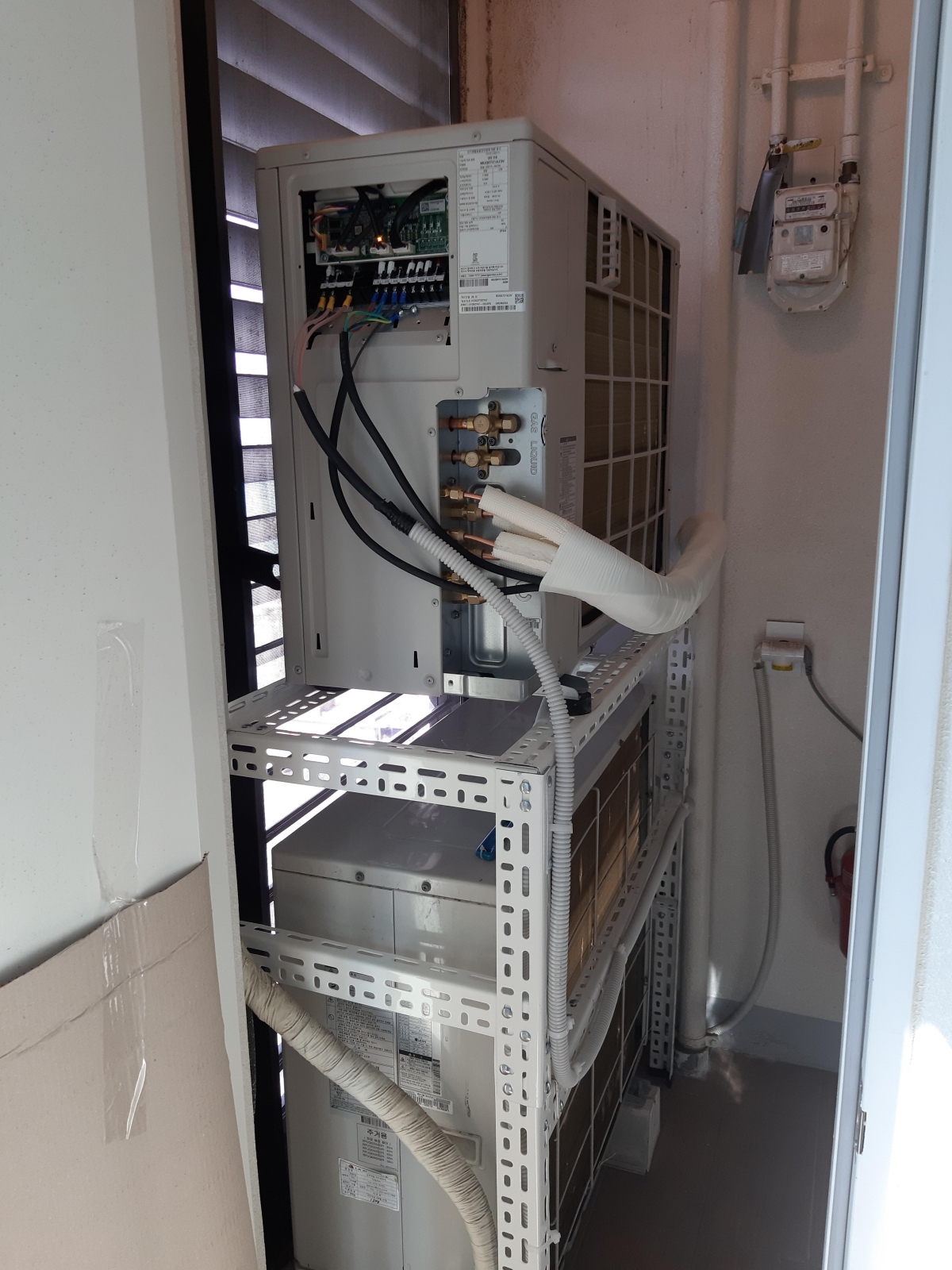

위 사진은 이지시스템에서 제작한 2단 앵글입니다. 보통 다른 업체에서 2단 앵글을 설치한 것을 보면 자재상에서 판매하는 알루미늄 기성품을 사용하고 있는데요.
알루미늄 2단 앵글은 견고성이 떨어지며 실외기를 안착했을 때 흔들림이 심하여 불안한 부분이 있습니다.
이러한 단점을 보완하기 위해 저희 이지시스템에서 직접 제작한 2단 앵글은 흔들림이 덜하고 내구성이 아주 좋습니다.

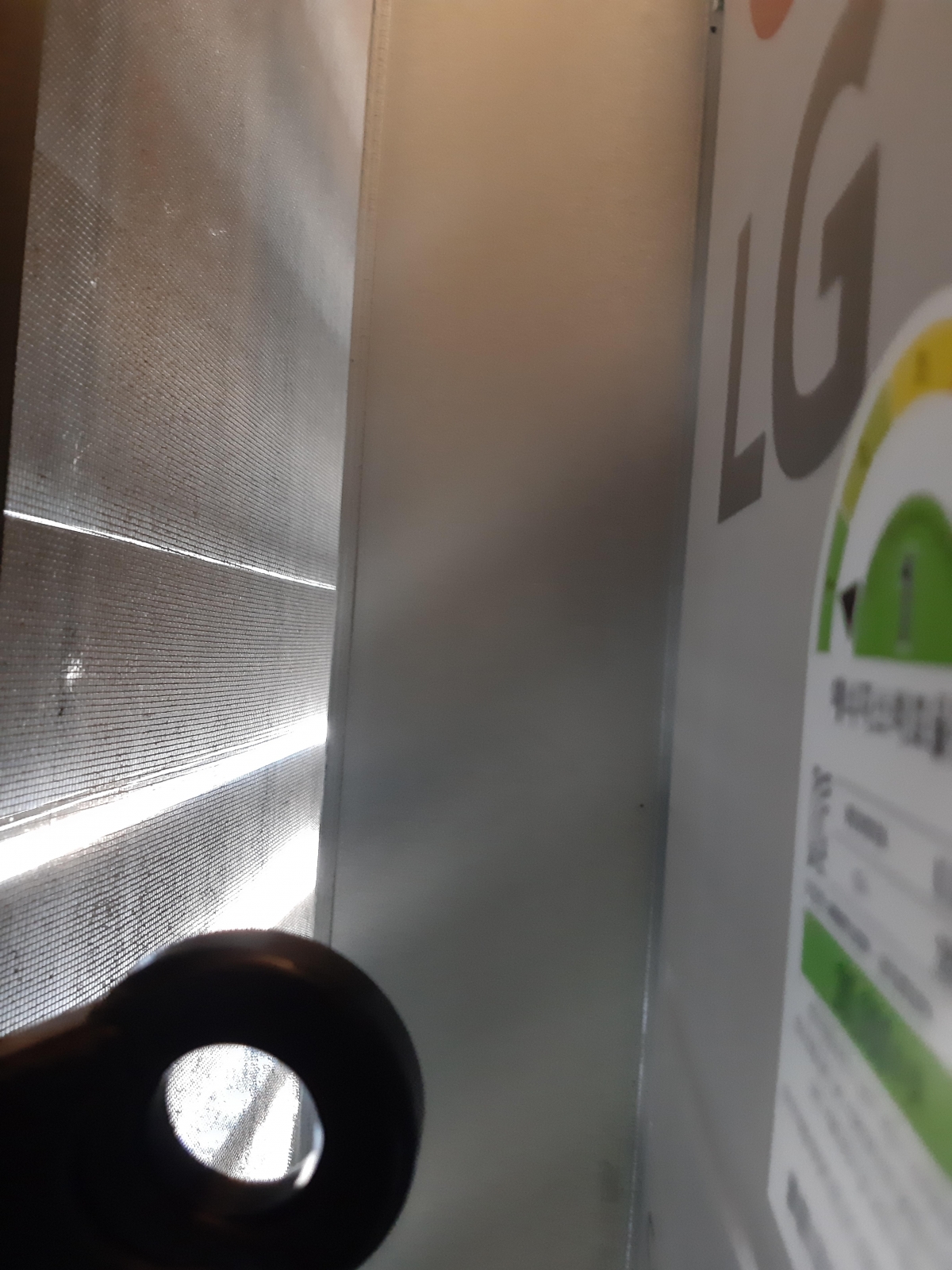

위 사진에 철판같은것이 에어 가이드인데요. 에어가이드는 바람이 밖으로 나갈 수 있도록 유도해주는 역할을 합니다.
차가운 바람은 무거워 가라앉고 더운바람은 가벼워 위로 뜨는 현상이 있는데요.
에어가이드를 설치하지 않으면 더운 바람이 실외기실 안에서 빙빙 돌며 실외기에 바로 흡입되어 냉각을 제대로 하지 못하고 냉방 효율을 떨어트리게 됩니다.
그러한 상태로 계속 유지하게 되면 실외기 수명이 짧아지고 여러 다양한 문제를 발생시킬 수 있어 실외기가 2대 이상인 경우 필히 에어가이드를 설치해야합니다.
위 사진은 전원선 및 통신선을 연결한 사진입니다. 노란색과 파란색으로 보이는것이 터미널이라고 하는데요.
노란색 터미널은 주전원선으로 실외기에 전기를 투입하여 실외기가 가동이 될 수 있도록 하는 역할을 합니다.
파란색 터미널은 통신선이라고 하는데요. 실외기에서 통신을 보내 실내기가 가동을 도리 수 있도록 하는 합니다.
터미널을 압착을 할 때는 너무 세게 하거나 약하게 하면 전원선 또는 통신선이 끊어지거나 빠지는 경우가 발생할 수 있습니다.
임의로 조작할 경우 추후 문제가 발생할 수 있으니 전문가의 손길이 필요합니다.
이지시스템은 설치 경력 20년 노하우로 에어컨을 취급하고 있으며 모든 냉난방을 책임질 수 있습니다.
설치와 관련하여 어려움을 겪고 계신다면 고민하지 마시고 언제든 이지시스템에 연락하여 문제를 해결하시기 바랍니다.
